儀器名稱：無線墑情監測站 無線土壤墑情監測系統

儀器型號：TPSQ-W-1

一、儀器用途

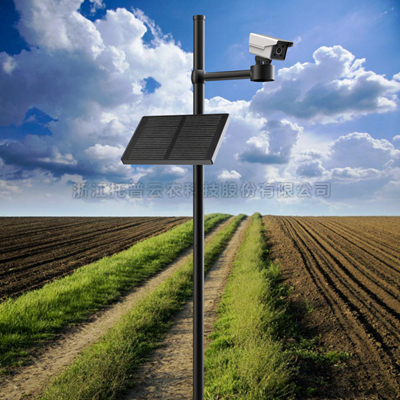

TPSQ-W-1無線墑情監測站又稱無線土壤墑情監測系統，可監測土壤溫度、土壤水分、作物苗情圖像等參數。該儀器能實現長時間連續土壤墑情監測，采用15W單晶硅太陽能板進行供電，內置大容量鋰電池，具有數據采集及上傳功能，并通過無線通訊方式上傳至管理云平臺。

二、功能特點

1、一體化數據采集：數據采集及上傳，設備可集成多種傳感器，包括土壤溫度、土壤水分、作物苗情圖像等參數，并通過無線通訊方式上傳至管理云平臺。

2、防盜防位移：采用高精度定位模塊，支持北斗/GPS雙融合定位，防盜防位移。

3、苗情狀態可實時查看：自帶攝像頭，可實時拍照，實時了解田間苗情變化趨勢。

4、數據儲存量大：可存儲40萬條傳感器數據，可保存至少5年數據。

5、數據傳輸方便：三網通數據可通過4G（可選配5G），向下兼容聯通移動的2G，上傳至云平臺，用戶通過手機App或網頁即可實時查看傳感器信息。

6、設備遠程管理：設備可遠程故障診斷，遠程固件在線升級。

7、續航時間長：低功耗設計與太陽能互補，內置大容量鋰電池，放置在野外無太陽能充電的情況下，可連續工作15日以上，太陽能充電的情況下，可持續工作。

8、防水設計：采用一體式防濕防潮設計，主機防水等級IP65，土壤傳感器防水等級IP68。

管理云平臺功能：

1、數據查看方便：帶數字農業云管理平臺，設備數據可匯總分析，數據永久存儲，可通過網頁或手機APP查看數據。

2、數據展示多樣化：平臺為設備數據提供曲線與表格等報表形式，平臺內數據、圖表均可下載，進行數據對比分析及打印且數據報表可導出。

3、超限預警：用戶可預置常用作物報警配置，設置最低最高超限值，平臺可自動進行數據預警分析。

4、苗情監測：可在管理平臺上查看作物生長苗情圖片，支持動態播放苗情生長過程；

5、降水預測：可預測所在地區降水情況；系統可自動計算相對含水量，用戶可根據實際種植作物設定相應墑情等級，快速掌握墑情實時信息；

6、墑情趨勢預測：通過收集歷史墑情數據、天氣數據、土壤溫度等數據，通過算法模型可預測墑情監測區域的未來墑情數據。

三、傳感器技術參數

測定指標	測量范圍	分辨率	精度
4層土壤水分	0～100%VWC	0.1%	0～50%，±3%
4層土壤溫度	-40℃～70℃	0.1℃	±0.5℃
